Монтаж кондиционерной трассы через звукоизолированную стену

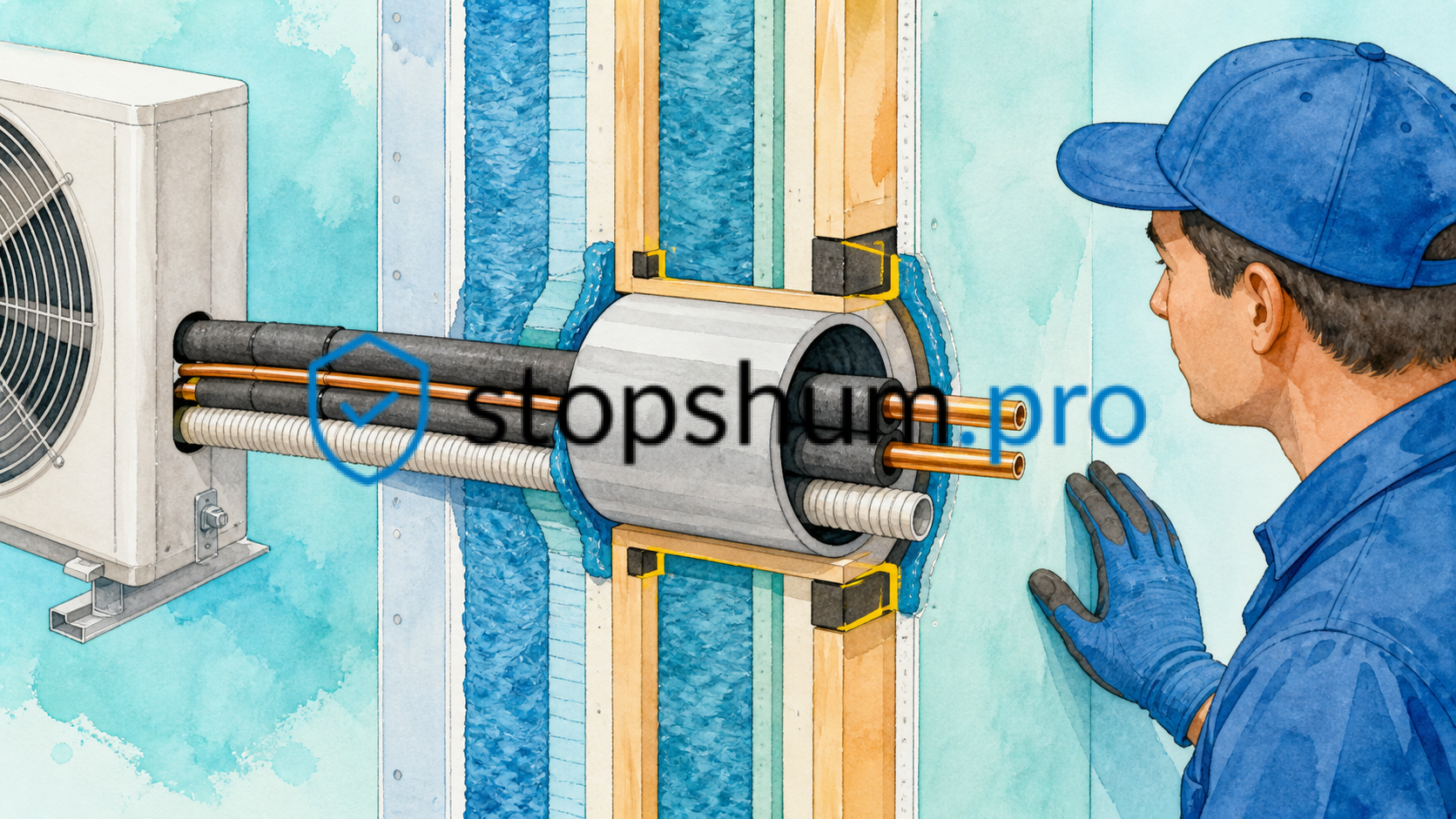

Трасса кондиционера проходит через стену сразу несколькими коммуникациями: медными трубками, дренажом и электрическим кабелем. Если просто просверлить отверстие, заполнить его монтажной пеной и закрыть декоративной накладкой, в звукоизоляционной конструкции появится сквозной акустический канал. Через него слышны улица, соседнее помещение, работа наружного блока и вибрация трубок.

Почему обычной пены недостаточно

Монтажная пена хорошо заполняет объём и помогает с теплоизоляцией, но после отверждения не является полноценной акустической развязкой. Особенно опасен жёсткий контакт медной трубы или защитной гильзы с облицовкой стены: вибрация передаётся прямо на листы и каркас. Поэтому проход проектируют как отдельный узел, а не как отверстие, которое можно заделать остатками материалов.

Правильная последовательность работ

1. До монтажа облицовки выбирают положение трассы и проверяют, не попадёт ли проход в стойку каркаса или виброподвес.
2. В стене устанавливают гильзу большего диаметра, чем пакет коммуникаций.
3. Трассу внутри гильзы фиксируют так, чтобы трубы не касались её стенок жёстко.
4. Свободный объём заполняют упругим негорючим материалом без чрезмерного уплотнения.
5. С обеих сторон оставляют рабочий шов и герметизируют эластичным акустическим составом.
6. Декоративную накладку крепят только после проверки дренажа и отсутствия вибрации.

Для эластичного закрытия швов подходит акустический герметик Вибросил. Для отделения профиля, гильзы и элементов облицовки от жёсткого основания используют ленту Вибростек‑М. Все герметизирующие материалы собраны в разделе акустических герметиков.

Как не передать вибрацию наружного блока

Даже герметичный проход не поможет, если кронштейн наружного блока передаёт вибрацию на ту же стену. Проверяют состояние опор, затяжку крепежа и отсутствие контакта трубок с металлом короба. Медные трубки не должны быть натянуты: небольшой технологический изгиб снижает передачу вибрации и компенсирует температурные изменения.

Частые ошибки

• сверление готовой звукоизоляции без восстановления каждого слоя;
• одна общая гильза, плотно забитая пеной;
• жёсткая гипсовая заделка вокруг вибрирующих трубок;
• контакт трассы с металлическим профилем;
• негерметичный дренажный проход;
• закрытие узла до испытания кондиционера во всех режимах.

Если трасса проходит через многослойную стену, массивные листы и мембраны восстанавливают вокруг гильзы без открытых щелей. Стыки слоёв лучше разнести, чтобы не получить один сквозной шов.

Компания «Стопшум» подберёт комплект для прохода кондиционерной трассы с учётом состава стены, диаметра коммуникаций и вибрации оборудования. Пришлите фотографию узла и толщину конструкции — мы рассчитаем Вибросил, Вибростек‑М и необходимые звукоизоляционные материалы, чтобы после монтажа в стене не осталось акустической слабой точки.
