Виброизоляция насоса и компрессора: как подобрать опоры по нагрузке

Гул от насоса или компрессора часто слышен не только в техническом помещении. Вибрация уходит в плиту перекрытия, стены и трубопроводы, а затем проявляется в соседней комнате как низкочастотный шум. Поэтому поставить оборудование «на резину» недостаточно: виброопоры должны соответствовать массе агрегата, количеству точек опирания и реальной нагрузке на каждую из них.

Ниже — понятный алгоритм предварительного подбора. Он поможет избежать двух противоположных ошибок: слишком жёсткой опоры, которая почти не изолирует вибрацию, и слишком мягкой, которая чрезмерно проседает и делает оборудование неустойчивым.

Что решают виброопоры — и чего от них не стоит ждать

Правильно подобранные опоры разрывают жёсткую связь между рамой оборудования и основанием. За счёт этого уменьшается передача структурной вибрации на перекрытие и строительные конструкции. Особенно это важно для циркуляционных и повысительных насосов, компрессоров, холодильных машин, вентустановок и другого оборудования с электродвигателем.

При этом виброопоры не устраняют воздушный шум двигателя, вентилятора или всасывания. Если рядом с агрегатом всё равно громко, может потребоваться кожух, экран или звукоизоляция технического помещения. Также результат будет ограничен, если агрегат жёстко связан со зданием трубами, воздуховодами или кабельными лотками.

Главный параметр: нагрузка на одну опору

В карточках виброизоляторов указывается рабочая нагрузка или диапазон нагрузок. Сравнивать с ним нужно не общую массу агрегата, а массу, приходящуюся на конкретную точку опирания.

Для первого приближения:

нагрузка на одну опору = рабочая масса оборудования / количество опор.

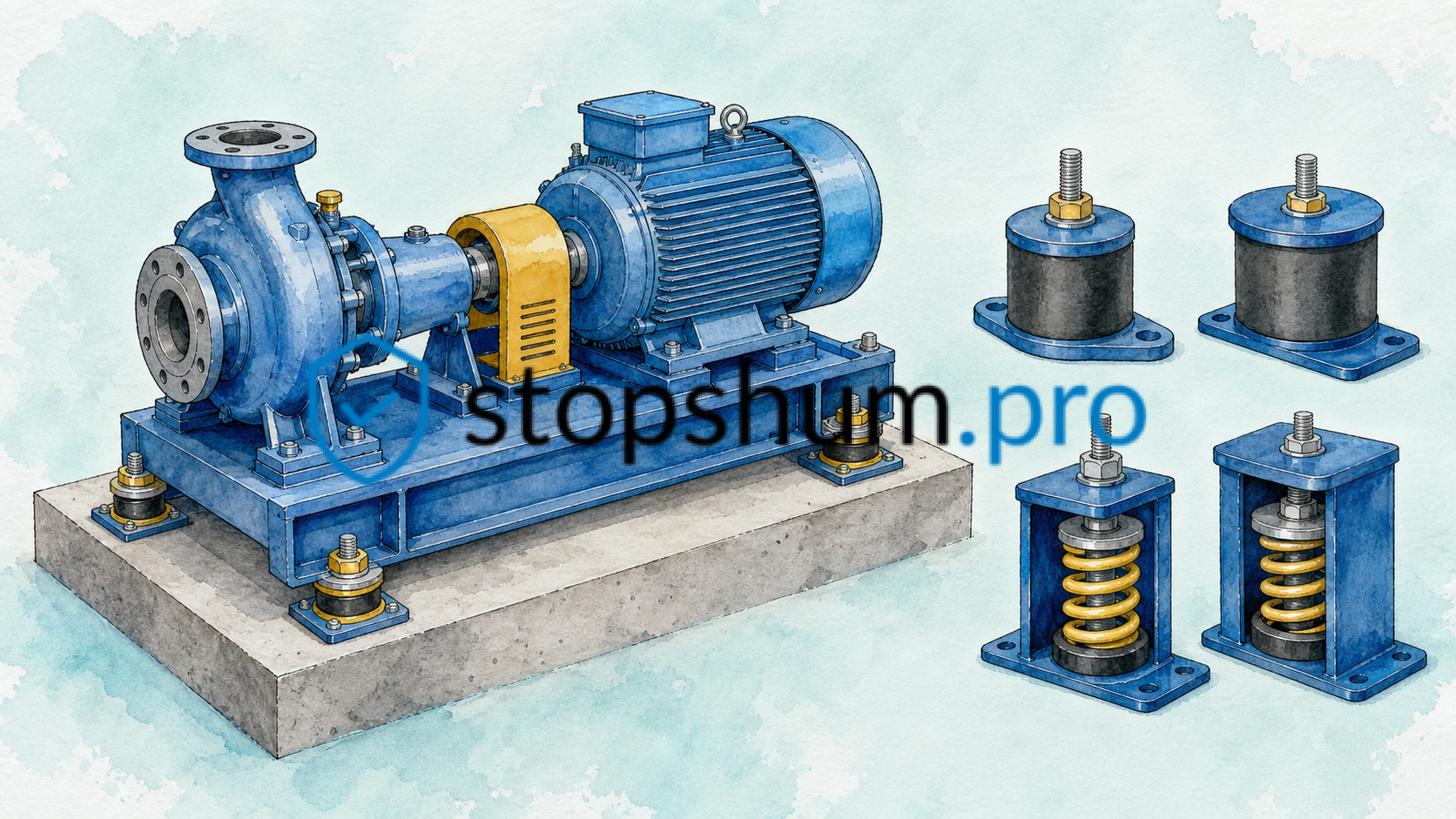

Например, насосная установка вместе с рамой весит 160 кг и установлена на четырёх точках. Предварительная нагрузка составит 160 / 4 = 40 кг на опору. Для агрегата массой 360 кг на шести опорах — 60 кг на одну точку.

Это ещё не окончательный выбор. Формула верна только при симметричном распределении массы. У реального насоса электродвигатель, корпус и арматура расположены неравномерно, поэтому две опоры могут быть нагружены заметно сильнее остальных.

Почему нельзя автоматически делить массу на четыре

Если центр тяжести смещён, одинаковые опоры получают разную осадку. Перегруженная опора становится жёстче или выходит за рабочий диапазон, а недогруженная почти не деформируется. В результате рама перекашивается, агрегат раскачивается, а расчётная виброизоляция не достигается.

Надёжнее всего получить нагрузки на точки опирания у производителя оборудования. Если таких данных нет, их определяют расчётом по положению центра тяжести либо контрольным взвешиванием каждой точки. Для предварительной заявки в «Стопшум» достаточно прислать:

• марку и модель оборудования;
• рабочую массу агрегата вместе с рамой, заполненными жидкостью контурами и навесными элементами;
• количество и схему точек крепления;
• габариты рамы и положение тяжёлых узлов;
• частоту вращения двигателя или минимальные рабочие обороты;
• фотографию места установки.

Запас по несущей способности нужен, но выбирать опору с максимально возможной нагрузкой неправильно. Упругий элемент должен работать в расчётной зоне деформации. Поэтому запас согласуют с рабочим диапазоном конкретной модели и режимами пуска оборудования.

Эластомерные или пружинные: что выбрать

Эластомерные виброопоры

Компактные упругие опоры применяют для насосов, компрессоров и другого инженерного оборудования, когда важны небольшая монтажная высота, устойчивость и демпфирование. В каталоге «Стопшум» для этой задачи представлены, в частности, виброизоляционные опоры серии Виброфлекс SM для инженерного оснащения. Модификации отличаются размерами и типом упругого элемента, поэтому конкретную модель выбирают по нагрузке на каждую точку, а не только по названию агрегата.

Эластомерная опора удобна там, где нельзя значительно поднимать оборудование и где возможны небольшие боковые воздействия. Но слишком жёсткая опора под лёгким агрегатом даст слабый эффект, а перегруженная быстро потеряет расчётные свойства.

Пружинные виброизоляторы

Пружинные виброизоляторы применяют, когда нужно работать с более низкими частотами и получить большую статическую осадку. Они востребованы под тяжёлыми вентиляционными установками, холодильными машинами, насосными станциями и компрессорными блоками.

Пружина эффективна только при правильной нагрузке и устойчивом монтаже. Необходимо учитывать боковые усилия, возможность раскачивания при пуске и остановке, а также наличие демпфирующих элементов. Для оборудования с меняющейся массой — например, с заполняемой ёмкостью — расчёт проводят для разных рабочих состояний.

Подвесы для оборудования

Если агрегат или участок инженерной сети закреплён к перекрытию, обычные напольные опоры не подойдут. Для подвесного монтажа используют виброподвесы для оборудования. Их также подбирают по нагрузке на каждую подвесную точку.

Пошаговый алгоритм подбора

1. Определите рабочую массу. Учитывайте не только сухую массу агрегата, но и раму, кожух, жидкость, арматуру и закреплённые комплектующие.
2. Посчитайте опорные точки. Учитывайте только те точки, через которые вес действительно передаётся на основание.
3. Рассчитайте среднюю нагрузку. Разделите рабочую массу на количество опор — это ориентир для первого отбора.
4. Проверьте распределение массы. При смещённом центре тяжести определите нагрузку по каждой точке отдельно.
5. Уточните минимальную рабочую частоту. Для оборудования с частотным регулированием важен не номинальный, а самый неблагоприятный устойчивый режим.
6. Выберите тип упругого элемента. Сопоставьте требуемую изоляцию, монтажную высоту, устойчивость и условия эксплуатации.
7. Проверьте все обходные пути вибрации. Трубы, воздуховоды и жёсткие крепления не должны свести работу опор к нулю.

Пример предварительного расчёта

Допустим, компрессор на раме имеет рабочую массу 240 кг и четыре точки опирания. Средняя нагрузка — 60 кг на одну опору. Но двигатель и ресивер смещают центр тяжести к одной стороне. После уточнения распределения получены нагрузки 75, 70, 50 и 45 кг.

В такой ситуации нельзя подбирать все четыре позиции только по среднему значению 60 кг. Специалист проверяет рабочий диапазон и осадку каждой опоры. В зависимости от конструкции оборудования могут потребоваться разные исполнения упругих элементов в одном комплекте, чтобы выровнять деформацию и сохранить раму горизонтальной.

Именно поэтому запрос «нужны четыре виброопоры под компрессор 240 кг» недостаточен. Схема рамы и распределение массы позволяют подобрать комплект точнее и не переплачивать за заведомо слишком жёсткие изделия.

Монтаж: что влияет на результат не меньше расчёта

• Основание должно быть ровным, прочным и рассчитанным на массу оборудования.
• Все опоры должны равномерно включаться в работу; недопустимо зависание одной точки.
• Анкер и крепёж не должны создавать жёсткий мостик в обход упругого элемента.
• Трубопроводы подключают через гибкие вставки и крепят с учётом виброразвязки.
• После пуска проверяют осадку, горизонтальность рамы и отсутствие касаний со стенами, кожухами и коммуникациями.
• После выхода на рабочий режим полезно повторно проверить крепления и распределение нагрузки.

Пять частых ошибок

1. Выбор по общей массе. Предел нагрузки одной опоры ошибочно сравнивают с весом всего агрегата.

2. Одинаковая нагрузка «по умолчанию». Не учитывают тяжёлый двигатель, ресивер или насосный корпус, смещающий центр тяжести.

3. Опора с чрезмерным запасом. Слишком жёсткий элемент почти не деформируется и плохо развязывает оборудование с основанием.

4. Игнорирование коммуникаций. Жёсткая труба передаёт вибрацию в стену даже при правильно подобранных опорах.

5. Попытка убрать опорами весь шум. Воздушный шум компрессора требует отдельного акустического решения.

Когда подбор лучше доверить специалисту

Расчёт особенно важен для оборудования с частотным приводом, переменной массой, высоким центром тяжести, импульсным режимом или жёстко подключёнными трубопроводами. Ошибка в одной опоре может снизить эффективность всего комплекта и привести к перекосу рамы.

В разделе «Виброизоляция» магазина «Стопшум» представлены опоры, пружинные виброизоляторы и подвесы для разных нагрузок и способов монтажа. Чтобы получить предметную рекомендацию, отправьте специалистам массу и модель оборудования, число опорных точек, схему рамы, обороты и фото места установки.

Обратитесь в компанию «Стопшум» до покупки: мы поможем рассчитать нагрузку на каждую опору, подобрать подходящее исполнение из каталога и собрать комплект с учётом монтажа и коммуникаций. Так вы получите не случайные «резинки под насос», а рабочую систему виброизоляции, которая действительно снижает передачу гула по зданию.
