Как провести кабели через звукоизолированную перегородку

Даже хорошо рассчитанная перегородка теряет эффективность, если в ней вырезать сквозной канал, поставить розетки напротив друг друга или оставить незаделанную гофру. Кабельный узел должен сохранить три свойства стены: массу оболочек, заполнение полости и герметичность.

Планируйте трассу до зашивки

На схеме заранее отмечают розетки, выключатели, интернет, телевидение, охранные линии и выводы под оборудование. Силовые и слаботочные трассы разводят по электротехническим нормам. Кабели закрепляют так, чтобы они не стучали по профилю и не натягивали облицовку.

Внутри каркаса лучше делать плавные повороты. Отверстия в стойках выполняют в разрешённых зонах и защищают втулками. Нельзя произвольно надрезать профиль: это снижает жёсткость перегородки.

Розетки нельзя ставить спина к спине

Два подрозетника напротив превращают многослойную стену в короткий воздушный канал. Коробки смещают по горизонтали или высоте и разделяют участком заполненной полости. С обратной стороны узел закрывают плотным акустическим коробом либо предусмотренным системой материалом.

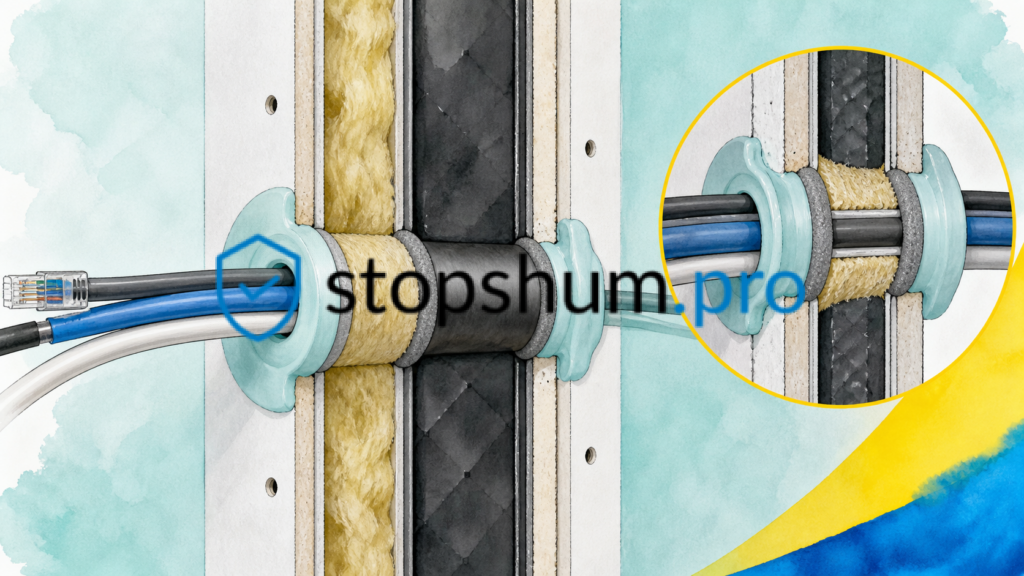

Проход через облицовку

1. Отверстие делают минимального достаточного диаметра.
2. Кабель проводят через гладкую гильзу или защищённую втулку.
3. Глубокую полость заполняют подходящим негорючим материалом или уплотнителем.
4. С обеих сторон оставляют место для эластичного виброакустического герметика.
5. После высыхания проверяют непрерывность кольца и отсутствие жёсткого контакта.

Одна монтажная пена не является полноценной акустической заделкой: её структура, усадка и пожарные свойства могут не соответствовать узлу. В противопожарной перегородке применяют только сертифицированное решение требуемого класса; обычный акустический герметик не заменяет огнезащитную проходку.

Материалы перегородки важны целиком

Полость заполняют акустическими плитами без щелей и чрезмерного уплотнения. В каталоге есть Izogertz Acoustic Eco. Профиль отделяют от несущих конструкций лентой Izogertz Line 50 или совместимой звукоизоляционной лентой. Оболочки выполняют из плотных листов со смещением швов; выбор системы зависит от требуемой звукоизоляции и высоты.

Для герметизации стыков и кабельных вводов в магазине представлены Вибросил, SHUMOGERM и Ультракустик. Подбирать состав нужно по материалам основания и условиям эксплуатации.

Кабельные лотки и большие пучки

Для нескольких десятков линий делают отдельный проектный узел. Металлический лоток не должен жёстко связывать каркасы двух независимых облицовок. В проходе предусматривают запас места для уплотнения, обслуживание и требуемую огнестойкость. После прокладки новых кабелей свободный объём снова герметизируют.

Контроль качества

• нет коробок напротив друг друга;
• минеральное заполнение восстановлено вокруг трассы;
• гильзы не дребезжат и не касаются листов без упругого слоя;
• стыки герметичны с обеих сторон;
• пожарная маркировка и доступ к обслуживанию сохранены.

Что делать, если кабели добавляют после ремонта

Не стоит сверлить стену насквозь длинным буром без понимания трасс и стоек. Сначала находят каркас и существующую проводку, затем выбирают отдельные точки входа и выхода со смещением. Если нужно пройти значительный участок внутри стены, аккуратное локальное вскрытие с последующим восстановлением двух листовых слоёв обычно надёжнее множества слепых отверстий.

Съёмная сервисная панель удобна, но её периметр тоже должен иметь плотное прижатие и уплотнение. Обычный декоративный люк способен стать самым слабым местом всей перегородки.

Сценарий для переговорной или спальни

В помещении, где важна конфиденциальность речи, розетки лучше группировать на одной стороне, а точки другой стороны смещать минимум в соседнюю каркасную ячейку. Кабельную гофру не оставляют открытой в соседнее помещение. Если внутри проходит длинный общий короб, его делят и герметизируют, иначе он работает как канал связи.

Что указать в спецификации

• тип, толщину и число листовых слоёв;
• марку и плотность акустического заполнения;
• сечение и шаг профиля;
• места коробок, гильз и лотков;
• тип акустической и противопожарной заделки;
• порядок проверки до закрытия второй стороны.
